Гусеничные тракторы имеют ходовую часть, представляющую собой сложную конструкцию, в состав которой входят звенья, втулки, пальцы, башмаки, болты, гайки и прокладки. От их исправности во многом зависит ресурс работы трактора. Поэтому здесь используются надежные крепежные детали с высокой прочностью. Их ресурс работы должен быть не менее ресурса работы ходовой части, где основой является гусеничная лента, состоящая из подвижно соединенных между собой элементов – башмаков. Каждый башмак гусеничного трактора на наружной стороне имеет конструктивный элемент – грунтозацеп, благодаря которому транспортное средство получает возможность свободно маневрировать в самых сложных условиях.
Конструкция
Болты башмачные стандарта ГОСТ 11674 используются для прикрепления башмака гусеницы к правому и левому составным звеньям гусеничной ленты тракторов. Конструктивно крепежные детали представляют собой типичные шестигранные болты со сферической (полукруглой) головкой в торце, с неполной резьбой. Метизы соглано стандарта изготавливаются трех типоразмеров: с диаметрами резьбы М16, М20 и М24, шагом резьбы – 1,5 миллиметра. Длина резьбы крепежных деталей: 32, 34, 37 и 40 миллиметров. Диаметры гладкой части (от основания головки до начала резьбы) стержня – 16, 20 и 24 миллиметра. Размер головки болта "под ключ": 24, 27, 30 и 36 миллиметров. Крепеж высокопрочный - с классом прочности 10.9. Болты ГОСТ 11674 комплектуются башмачными гайками, изготовленными по техническим условиям ТУ14-4-669-88, вместе с прокладками.Материалами для производства башмачных болтов ГОСТ 11674 являются стали марок 40Х, 45Х, а также стали марок 38ХС, 40ХС. Допускается применение стали марки 30ХР. Стальные заготовки, из которых изготавливаются башмачные болты, предварительно подвергают термической обработке с целью увеличения ресурса работы готовых изделий. Каждая партия готовых болтов подвергается контрольной проверке по методу Бринелля или Роквелла на соответствие их твердости требованиям действующего стандарта. Твердость, измеренная методом Бринелля, должна находиться в пределах HB 269…363. Твердость, измеренная по Роквеллу, должна соответствовать величинам HRCэ 29,9…40,6. Для башмачных болтов с диаметрами резьбы М16 сферическую поверхность их головок подвергают закалке на глубину от 4 мм до 9 мм. А для болтов с резьбой М20 и М24 – на глубину от 4 мм до 11 мм до твердости по Роквеллу HRCэ не менее 51,3. Из каждой партии для проверки твердости отбирается три крепежных изделия.

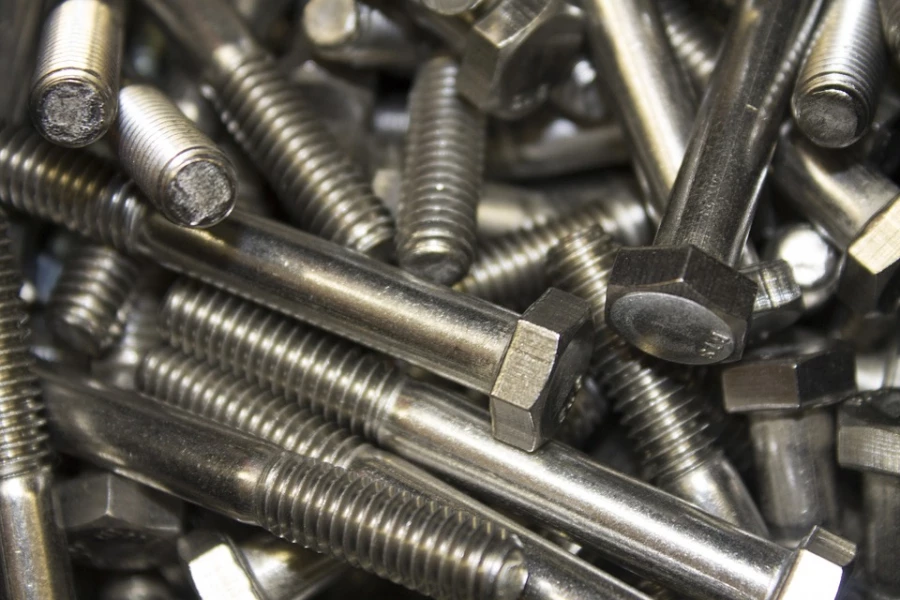

Где купить башмачные болты
В обычном магазине метизов такие изделия не найти. В розницу купить крепеж можно у поставщиков запчастей для грузовых маших, тракторов. Для комплектации гусеничной техники специалисты рекомендуют покупать крепежные изделия производства России, СНГ. Высоким спросом у отечественных тракторостроителей, ремонтных предприятий пользуются башмачные болты производства Северсталь-Метиз, ММК-МЕТИЗ, Дружковский метизный завод.Часто такой крепеж покупается крупным и мелким оптом. Из российских поставщиков метизной продукции, которые постоянно держат на складах башмачный крепеж, можно выделить компании Машкрепеж, ЗИТАР, МТК.
