Оценка нагрузки на узел

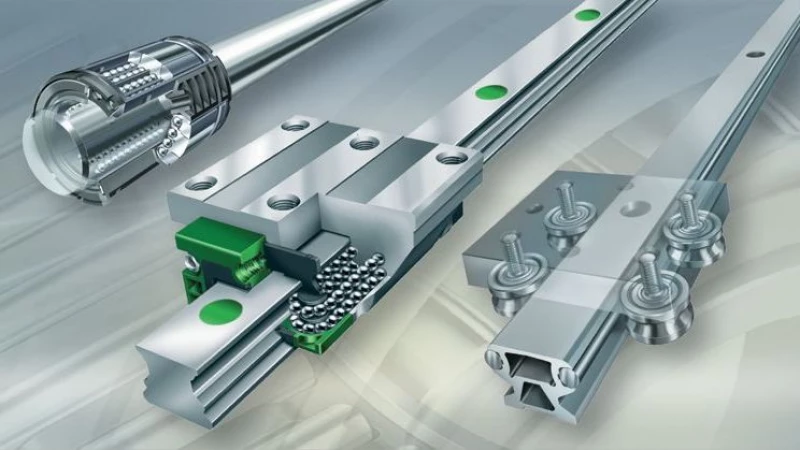

Первый шаг при подборе роликовых кареток для линейных направляющих — точный расчёт статической и динамической нагрузки, включая моментные составляющие. Если реальная нагрузка близка к паспортной грузоподъёмности шариковой направляющей того же типоразмера, стоит либо увеличить типоразмер шариковой модели, либо перейти на роликовую конструкцию, которая обеспечит нужный запас без увеличения габаритов узла.
Скорость и динамика перемещения
Важно учитывать, что роликовые каретки обычно уступают шариковым по максимально допустимой скорости перемещения — линейный контакт роликов создаёт несколько иную динамику качения по сравнению с точечным контактом шариков. Если узел работает на высоких скоростях с частыми разгонами и торможениями, стоит уточнить у поставщика паспортные ограничения по скорости для конкретной серии роликовых кареток, прежде чем делать окончательный выбор в их пользу вместо более быстрого шарикового аналога.
- Рассчитайте статическую, динамическую и моментную нагрузку на узел с учётом реального режима работы оборудования.
- Сравните полученные значения с грузоподъёмностью шариковых аналогов того же типоразмера — если запас недостаточен, переходите на роликовый вариант.
- Уточните допустимую скорость перемещения для выбранной серии — при высокой динамике может понадобиться консультация инженера поставщика.
- Оцените точность монтажа, которую можно обеспечить в реальных условиях — роликовые направляющие чувствительнее к перекосам.
Точность позиционирования и класс преднатяга
Для задач с высокими требованиями к точности позиционирования при значительных нагрузках стоит рассматривать прецизионные исполнения роликовых кареток с повышенным классом преднатяга. Такой преднатяг снижает люфт под нагрузкой, но одновременно требует более строгого контроля геометрии монтажной поверхности — компромисс, который нужно учитывать заранее при проектировании узла.
Учёт условий эксплуатации
Помимо нагрузки и скорости, на выбор влияют условия цеха: температура, наличие пыли, стружки, охлаждающей жидкости. Для агрессивных сред стоит рассматривать модели с усиленными торцевыми уплотнениями и антикоррозийным покрытием — это увеличивает начальную стоимость каретки, но заметно продлевает реальный срок её службы по сравнению с базовым исполнением. Особенно это актуально для роликовых конструкций, где повреждение дорожки качения абразивными частицами сказывается на ресурсе сильнее, чем у шариковых аналогов из-за иного характера распределения нагрузки.
Консультация с инженером поставщика
Если расчёт нагрузки затруднён из-за сложной кинематики узла или наличия переменных режимов работы, стоит обратиться к инженерам поставщика направляющих с исходными данными и чертежом конструкции. Многие производители и дистрибьюторы предлагают бесплатный подбор направляющих под конкретную задачу — это особенно ценно для нестандартных или ответственных узлов, где ошибка выбора обходится значительно дороже стоимости консультации.
Совместимость с существующей направляющей
Если каретка подбирается на замену в уже существующем узле, важно точно определить серию и типоразмер текущей направляющей, а также уточнить, взаимозаменяемая это модель или нет. Установка роликовой каретки на рельс, изначально рассчитанный под шариковый вариант, как правило, невозможна без замены всей направляющей — это принципиально разные посадочные и конструктивные параметры, а не просто разные тела качения внутри одинакового корпуса.
Типичная ошибка при переходе на роликовый тип
Нередко встречается ситуация, когда роликовую каретку выбирают исключительно из-за более высокой грузоподъёмности, не пересчитывая при этом требования к точности монтажа. В результате узел собирают по тем же допускам, что применялись бы для шариковой направляющей, и получают повышенный износ или даже периодические заклинивания при движении. Переход на роликовый тип должен сопровождаться пересмотром всей технологии сборки, включая контроль прямолинейности рельса и параллельности нескольких направляющих в одном узле.
Итоговый алгоритм выбора
Начните с расчёта реальной нагрузки на узел, сравните её с характеристиками шариковых и роликовых серий нужного типоразмера, уточните ограничения по скорости и оцените, насколько точно можно выполнить монтаж в вашей конструкции. Такой последовательный подход избавляет от ситуации, когда каретка выбрана только по одному параметру — например, грузоподъёмности — и не подходит по остальным критериям эксплуатации, что вскрывается уже после запуска оборудования в работу.
